MediaBox, side 1
Mitt første HTPC prosjekt
Kristian Skaane 4.12.05
Dette var mitt første ITX-prosjekt og min første mod.
Ideen var en MediaPC som kunne stå i stereoracket i stua.
Siden dette var mitt første prosjekt bærer det litt preg av prøving og feiling og
sluttresultatet hadde nok blitt bedre med den erfaringen jeg har idag!
Hele prosjektet started med en idè om å lage en MediaPC til stua,
jeg hadde sett disse rundt på nettet en stund og følte at tiden var inne for meg å begynne mitt eget prosjekt.
Fant ut at Audun Lindbråten hadde laget en maskin som het Mediabox.
Tok derfor kontakt med han, og spurte hva han skulle ha for maskinen.
Audun fortalte at maskinen lå i kjellerboden strippet for det meste,
men vi ble enige om å bytte det som var igjen av kabinettet mot et Grafikkkort.
Sommeren 2004 begynte jeg derfor med å kjøpe inn deler til maskinen, men mye manglet.
Jeg kom frem til dette oppsettet:
HW Specs:
-EPIA Mini-ITX HK 800Mhz
-256Mb RAM
-80Gb HD intern
-Ekstern Maxtor HD 250 GB firewire
-m-ATX 180w PSU
-IR man
-Adaptoid, Nintendo game control input to USB
-4x20 blue LCD Crystalfonts
-Pioneer 16xDVD, fulgte med kabinettet
-Trådløst mus/tastatur
Arbeidsprosedyre, her er det Auduns begynnelse som er fra starten:
Første punkt var å finne en egnet DVD, VHS eller CD spiller.
Jeg stakk bort på en sjappe hvor de reparerer slikt utstur og fikk en ødelagt CD spiller gratis.

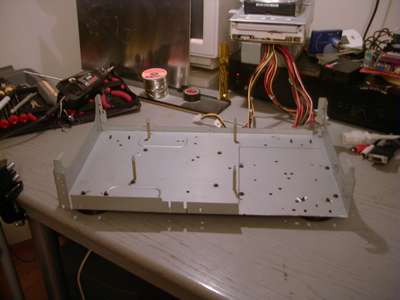

Denne gutta jeg helt slik at jeg bare hadde bunnen igjen.
På dette bildet kan du også se de fire standsene til hovedkortet.
Disse består av kobberrør som er kuttet i riktig høyde og
lange skruer som går helt igjennom fra undersiden av kabinettet og opp igjennom røret.
HK blir så festet med muttere til disse.

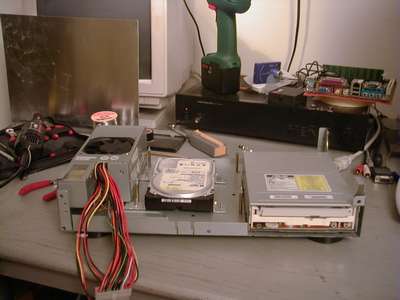

Deretter lagde jeg fester for PSU, HD og DVD.
Som man kan se av bildet blir HD stående under HK.
HD og DVD er festet med skruer undenifra,

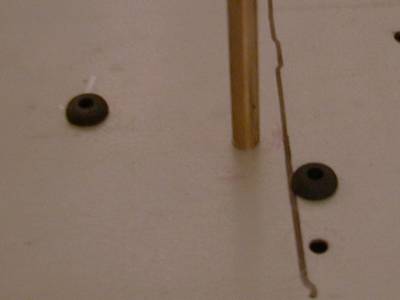

for å dempe en del vibrasjonsstøy har jeg foret disse skruehullene med små gummiringer.
